Détails techniques
- Montage latéral
- Montage horizontal sous capacité de charge réduite ( -75%)
- Surface zinguée brillante (aspect chromaté)
- Matériau : acier formé à froid
- Longueur de montage 711 mm
- Longueur d'extension 711 mm
- Capacité de charge en montage latéral 225 kg / paire
- largeur de tiroir max. recommandée 100cm
- extrêmement silencieux, car les butées sont équipées de tampons
- Autonettoyant
- Poids : 7,30 kg
Domaines d'utilisation
- Véhicules de pompiers
- Véhicules communaux
- Véhicules techniques de mensuration
- Véhicules de police technique
- Véhicules de l'aide technique
- Construction de machines
- Technique de stockage
- Véhicules d'expédition
- Construction de meubles
- etc.
Cet extrait remplace l'extrait portant le numéro d'article TS 2207719-711
Montage au sol et montage sur plate-forme

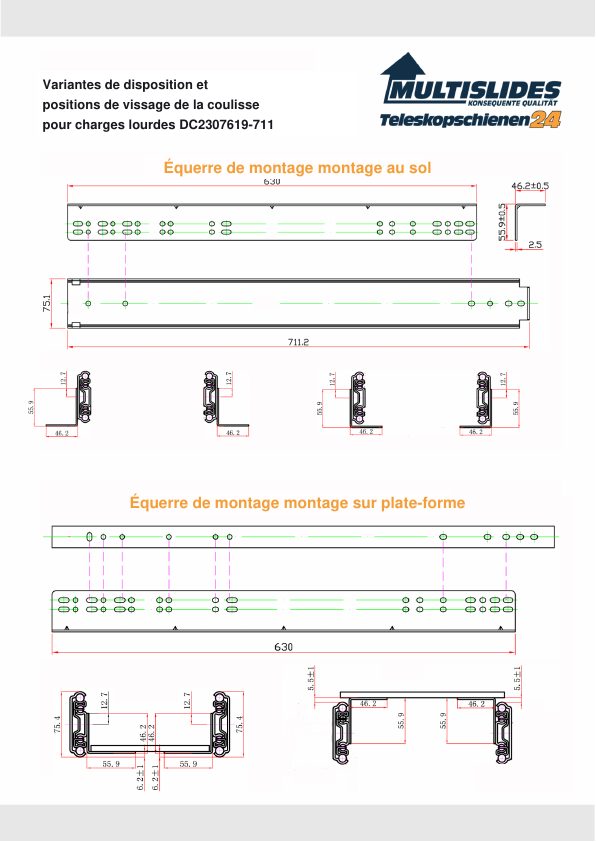

Positions de vissage des équerres de montage sur le tiroir pour charges lourdes DC2307619-711
Pour le montage au sol, le set d'équerres WIBO 23076-330-630 peut être orienté avec les côtés des branches vers l'extérieur ou l'intérieur
Pour le montage sur plate-forme, le set d'équerres WIPL 23076-330-630 peut être orienté avec les côtés des branches vers le haut ou vers le bas.
Télécharger le plan PDF
Télécharger le dessin PDF
Montage sur plate-formePositions de vissage Coulisse pour charges lourdes DC2307619-711 sans verrouillage avec équerre de montage pour montage sur plate-forme WIPL 22576-630
Variante 1 : Les côtés des branches de l'équerre de montage sont orientés vers le haut
Télécharger le plan PDF
Montage sur plate-formePositions de vissage de la coulisse pour charges lourdes DC2307619-711 sans verrouillage avec équerre de montage pour montage sur plate-forme WIPL 22576-630
Variante 2 : Les côtés des branches de l'équerre de montage sont orientés vers le bas
Télécharger le plan PDF
