Schwerlastauszug BL-DCL2307619-914mm mit Verriegelung schwarz

Categoria: Estensioni neri per carichi pesanti fino a 225 kg con meccanismo di bloccaggio

Estensione pesante BL-DCL2307619-914mm con meccanismo di blocco nero

Codice articolo: BL-DCL2307619-914
Filtra: 4251266903796

Cassetto estraibile BL-DCL2307619-914 mm con rivestimento nero e meccanismo di blocco
Il cassetto estraibile si blocca quando è retratto ed esteso.

Video di montaggio Dati CAD Disegno

a partire da

€ 216,20

compr. 21% IVA ,

disponibilità immediata
Tempo di consegna: 3 - 7 giorni lavorativi (BE - estero diverso)

Coppia

Pagamento conveniente tramite:

Ordinate contemporaneamente gli accessori coordinati

Accessori opzionali

Set di staffe di montaggio BL-WIBO 23076-330-330

Set di staffe di montaggio BL-WIBO 23076-330-330 nero

Più informazioni

Set angolare per il montaggio a pavimento adatto ai tipi di estrazione elencati

(BL-)DC2307619-863 (BL-)DCL2307619-863 (BL-)DC2307619-914 (BL-)DCL2307619-914 (BL-)DCL2307619-1016 (BL-)DC2307619-1016 2257619-863 2257619-863blocco 2257619-914 2257619-914blocco 2257619-1016 2257619-1016blocco

Contenuto della fornitura:

4 angoli 330 mm neri
Set di viti per il fissaggio delle staffe ai cassetti - esagono incassato M6 x 12 DIN6912

Opzioni di montaggio per il montaggio a pavimento

All'articolo

+€ 32,00

Accessori opzionali

Set di staffe di montaggio BL-WIPL 23076-330-330 nero

Più informazioni

Set angolare per il montaggio della piattaforma adatto ai tipi di estrazione elencati

(BL-)DC2307619-863 (BL-)DCL2307619-863 (BL-)DC2307619-914 (BL-)DCL2307619-914 2257619-863 2257619-863blocco 2257619-914 2257619-914blocco

Contenuto della fornitura:

4 angoli 330 mm neri
Set di viti per il fissaggio delle staffe agli estraibili - esagono incassato M6 x 12 DIN6912

Opzioni di montaggio per il montaggio su piattaforma

All'articolo

+€ 32,00

Accessori opzionali

Il nostro sistema di chiusura grigio a una mano con una larghezza massima di 1150 mm. Può essere personalizzato in base alla lunghezza desiderata.

Blocco con una mano 500 mm GRIGIO +€ 18,50

ATTENZIONE: Solo per gli articoli 1305319lock & 1705819lock & DCL2307619

Serratura a una mano per cassetti larghi fino a 500 mm GRIGIO

All'articolo

Blocco con una mano 700 mm GRIGIO +€ 19,00

ATTENZIONE: Solo per gli articoli 1305319lock & 1705819lock & DCL2307619

Serratura grigia a una mano per una comoda apertura e chiusura con una sola mano in larghezza 700 mm

All'articolo

Blocco con una mano 1000 mm GRIGIO +€ 20,50

ATTENZIONE: Solo per gli articoli 1305319lock & 1705819lock & DCL2307619

Serratura grigia a una mano per una comoda apertura e chiusura con una sola mano in larghezza 1000 mm

All'articolo

blocco con una mano 1150 mm GRIGIO +€ 21,50

ATTENZIONE: Solo per gli articoli 1305319lock & 1705819lock & DCL2307619

Serratura grigia a una mano per una comoda apertura e chiusura con una sola mano in larghezza 1150 mm

All'articolo

Accessori opzionali

Il nostro sistema di chiusura nero a una mano con una larghezza massima di 1150 mm. Può essere personalizzato in base alla lunghezza desiderata.

Blocco con una mano 500 mm NERO +€ 20,00

ATTENZIONE: Solo per gli articoli 1305319lock & 1705819lock & DCL2307619

Serratura a una mano per cassetti larghi fino a 500 mm NERO

All'articolo

Blocco con una mano 700 mm NERO +€ 20,50

ATTENZIONE: Solo per gli articoli 1305319lock & 1705819lock & DCL2307619

Serratura nera a una mano per una comoda apertura e chiusura con una sola mano in larghezza 700 mm

All'articolo

Blocco con una mano 1000 mm NERO +€ 22,00

ATTENZIONE: Solo per gli articoli 1305319lock & 1705819lock & DCL2307619

Serratura nera a una mano per una comoda apertura e chiusura con una sola mano in larghezza 1000 mm

All'articolo

blocco con una mano 1150 mm NERO +€ 23,00

ATTENZIONE: Solo per gli articoli 1305319lock & 1705819lock & DCL2307619

Serratura nera a una mano per una comoda apertura e chiusura con una sola mano in larghezza 1150 mm

All'articolo

Accessori opzionali

Il vostro set di viti per legno per fissare l'estraibile direttamente alle strutture in legno.

Set di viti per legno 6 mm x 16

Più informazioni

ASSICURARSI DI SEGUIRE IL VIDEO DI MONTAGGIO E LE ISTRUZIONI DI MONTAGGIO

Questo set di viti è l'opzione di montaggio perfetta per le costruzioni in legno per i nostri cassettoni con numero di articolo 2257619

Dettagli tecnici:

Tipo di testa: Testa piatta
Materiale: Acciaio zincato
Diametro: 6mm
Campo di applicazione: Legno
Lunghezza: 16 mm
Contenuto della fornitura: 50 viti

Adatto ai seguenti articoli:
Estensioni per carichi pesanti fino a 220 kg con e senza meccanismo di bloccaggio
Estensioni neri per carichi pesanti fino a 220kg con meccanismo di bloccaggio
Staffa per il montaggio a pavimento e su piattaforma 23076
Staffa per il montaggio nera a pavimento e su piattaforma 23076

All'articolo

+€ 5,99

Set di viti per legno 6 mm x 24

Più informazioni

Tipo di testa: Testa piatta
Materiale: Acciaio zincato
Diametro: 6mm
Campo di applicazione: Legno
Lunghezza: 24 mm
Contenuto della fornitura: 50 viti

Adatto ai seguenti articoli:
Estensioni per carichi pesanti fino a 220 kg con e senza meccanismo di bloccaggio
Estensioni neri per carichi pesanti fino a 220kg con meccanismo di bloccaggio
Staffa per il montaggio a pavimento e su piattaforma 23076
Staffa per il montaggio nera a pavimento e su piattaforma 23076

All'articolo

+€ 5,99

Accessori opzionali

Il set di viti M6 per il fissaggio dell'estraibile al profilo di alluminio, ad esempio

Set di viti M6 x 16 mm

Più informazioni

ASSICURARSI DI SEGUIRE IL VIDEO DI MONTAGGIO E LE ISTRUZIONI DI MONTAGGIO

Questo set di viti è l'opzione di montaggio perfetta per i nostri cassetti con il numero di articolo 2257619(-lock), (BL-)DCL2307619 e DC2307619

Dettagli tecnici:

Tipo di testa: Testa piatta
Materiale: Acciaio zincato
Diametro: M6
Campo di applicazione: Profilo in alluminio
Lunghezza: 16 mm
Contenuto della fornitura: 50 viti

Adatto ai seguenti articoli:
Estensioni per carichi pesanti fino a 220 kg con e senza meccanismo di bloccaggio
Estensioni neri per carichi pesanti fino a 220kg con meccanismo di bloccaggio
Staffa per il montaggio a pavimento e su piattaforma 23076
Staffa per il montaggio nera a pavimento e su piattaforma 23076

All'articolo

+€ 5,99

Set di viti M6 x 24 mm

Più informazioni

Tipo di testa: Testa piatta
Materiale: Acciaio zincato
Diametro: M6
Campo di applicazione: Profilo in alluminio
Lunghezza: 24 mm
Contenuto della fornitura: 50 viti

Adatto ai seguenti articoli:
Estensioni per carichi pesanti fino a 220 kg con e senza meccanismo di bloccaggio
Estensioni neri per carichi pesanti fino a 220kg con meccanismo di bloccaggio
Staffa per il montaggio a pavimento e su piattaforma 23076
Staffa per il montaggio nera a pavimento e su piattaforma 23076

All'articolo

+€ 5,99

Sintesi

compr. 21% IVA , Consegna senza spese di spedizione

Coppia

ettagli tecnici

Montaggio laterale
Superficie rivestita di nero
Materiale: acciaio stampato a freddo
Lunghezza di montaggio 914 mm più leva di sblocco da 27 mm
Lunghezza di estensione 914 mm
Capacità di carico per montaggio laterale 225 kg / coppia
Bloccaggio in posizione retratta e in posizione estesa
larghezza massima consigliata del cassetto 100 cm
estremamente silenzioso, poiché i fermi sono dotati di ammortizzatori
Autopulente
Peso: 9,20 kg

ampi di applicazione

Motori antincendio
Veicoli municipali
Veicoli di rilevamento
Veicoli tecnici di polizia
Veicoli per organizzazioni di soccorso tecnico
Ingegneria meccanica
Tecnologia di magazzino
Veicoli da spedizione
Costruzione di mobili
ecc.

Questo estraibile sostituisce l'estraibile con codice articolo TS 2207719-914 mV

Peso dell'articolo:	9,20 Kg
Informazioni sul produttore:	Multislides GmbH Robin Stoof Sachsstrasse 16 50259 Pulheim-Brauweiler Telefono: +49 (0) 2234 - 68 83 611 Telefax: +49 (0) 2234 - 68 83 612 www.teleskopschienen24.de info@teleskopschienen24.de

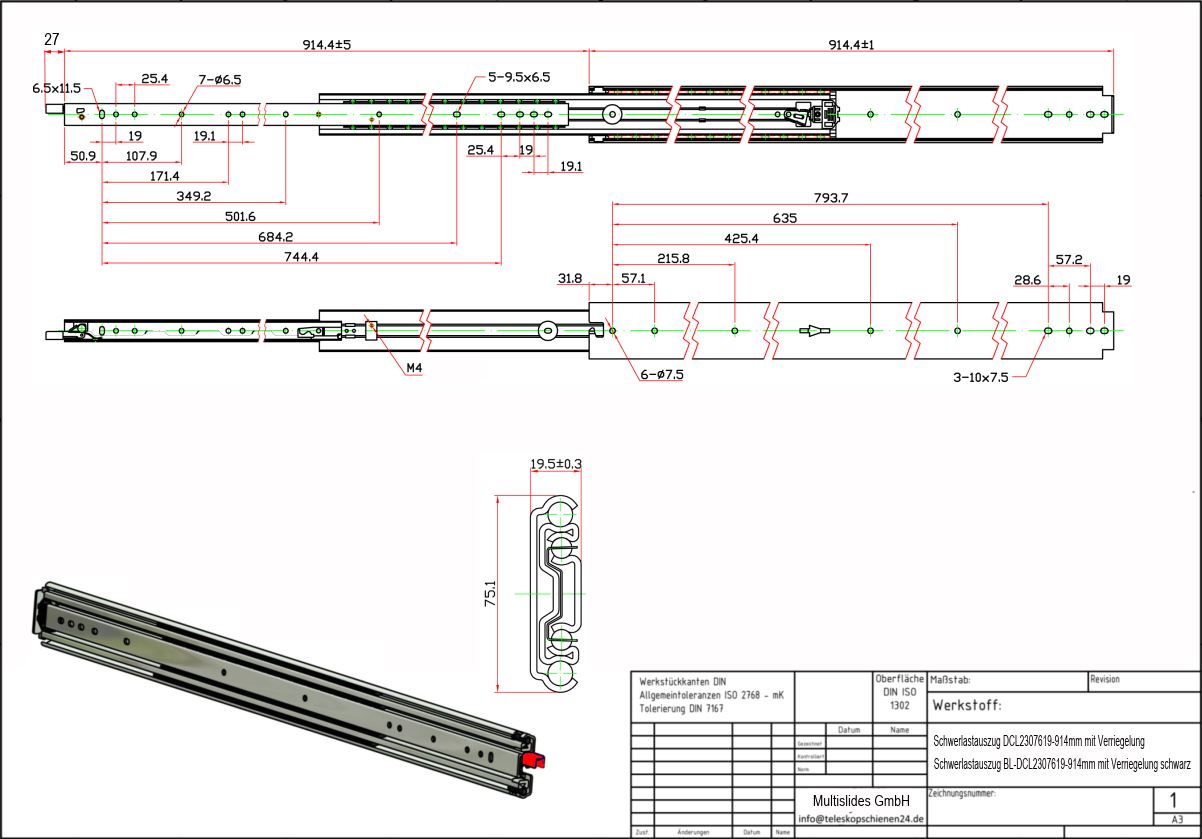

Scarica il disegno in PDF

Scarica le istruzioni di montaggio in PDF BL-DCL2307619-914

Scarica il formato CAD-STEP

Montaggio a pavimento e su piattaforma

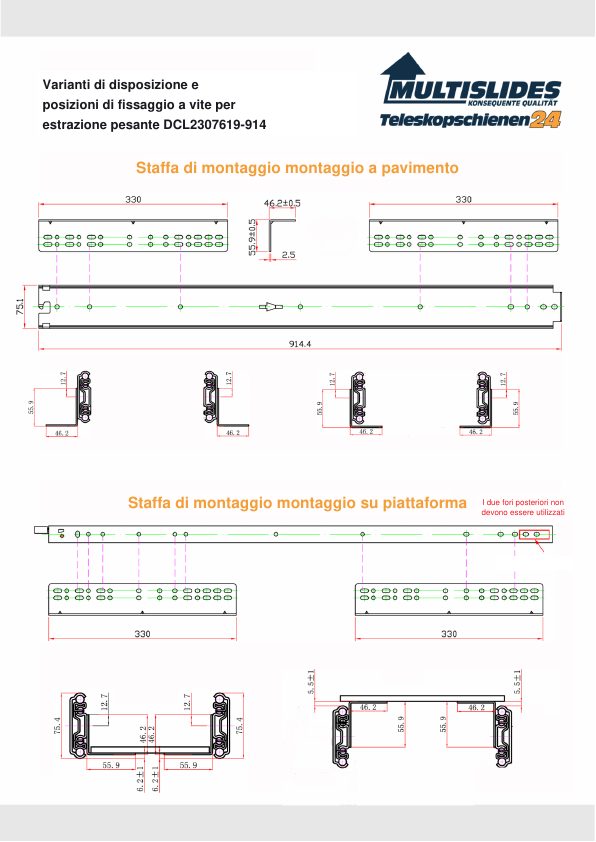

Posizioni di fissaggio a vite delle staffe di montaggio sull'estraibile per carichi pesanti BL-DCL2307619-914 con meccanismo di bloccaggio
Per il montaggio a pavimento, il set di staffe (BL-)WIBO 23076-330-330 può essere utilizzato con i lati delle gambe rivolti verso l'esterno o verso l'interno
Per il montaggio su piattaforma, il set di angolari (BL-)WIPL 23076-330-330 può essere installato con i lati delle gambe rivolti verso l'alto o verso il basso.

Scarica il disegno in PDF
