Detalles técnicos
- Montaje lateral
- Montaje horizontal con capacidad de carga reducida (-75%)
- Superficie galvanizada de alto brillo (aspecto cromado)
- Material: Acero conformado en frío
- Longitud de montaje 355 mm
- Longitud de extensión 355 mm
- Capacidad de carga para montaje lateral 225 kg / par
- anchura máxima recomendada del cajón 100 cm
- extremadamente silencioso, ya que los topes están equipados con amortiguadores
- Autolimpiable
- Peso: 3,35 kg
Campos de aplicación
- Coches de bomberos
- Vehículos municipales
- Vehículos de topografía
- Vehículos de la policía técnica
- Vehículos de organismos técnicos de socorro
- Ingeniería mecánica
- Técnica de almacén
- Vehículos de expedición
- Construcción de muebles
- etc.
Este extraíble sustituye al extraíble con nº de artículo TS 2207719-355

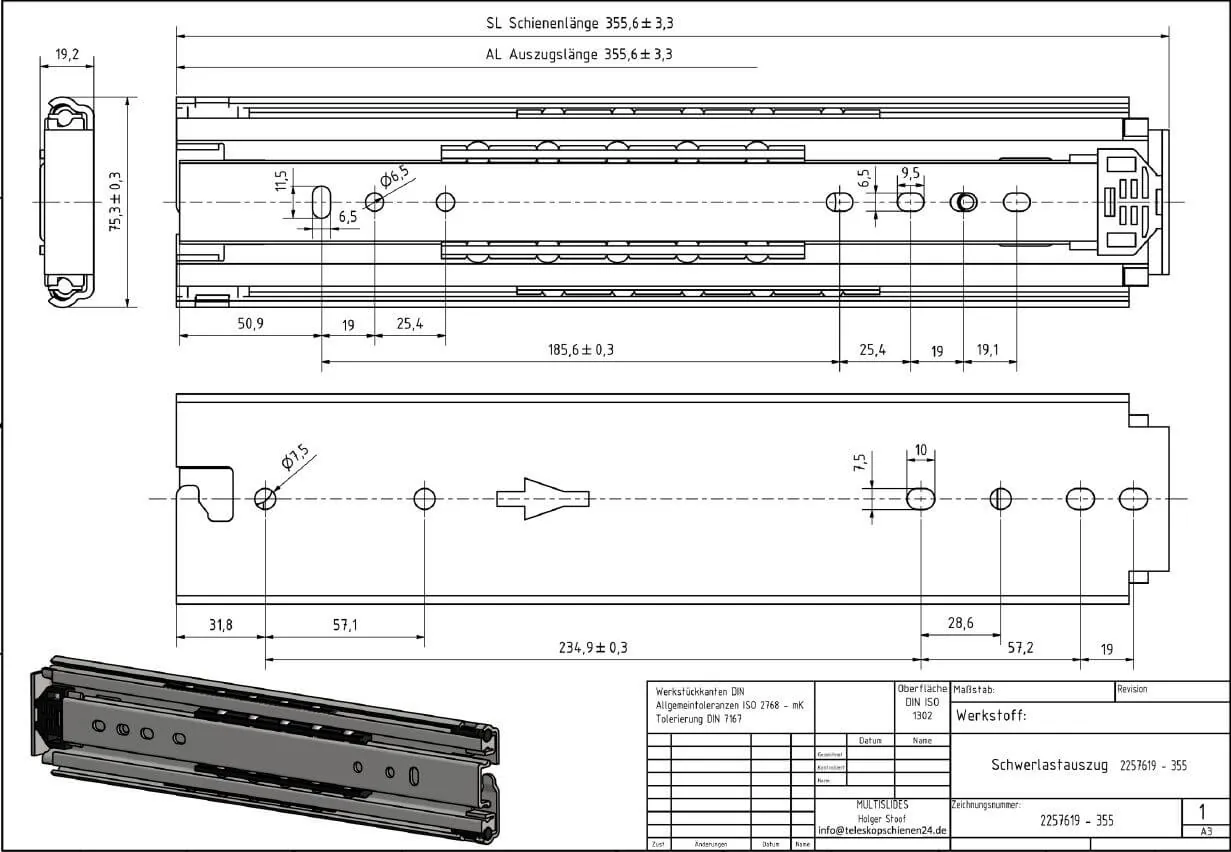

Datos CAD

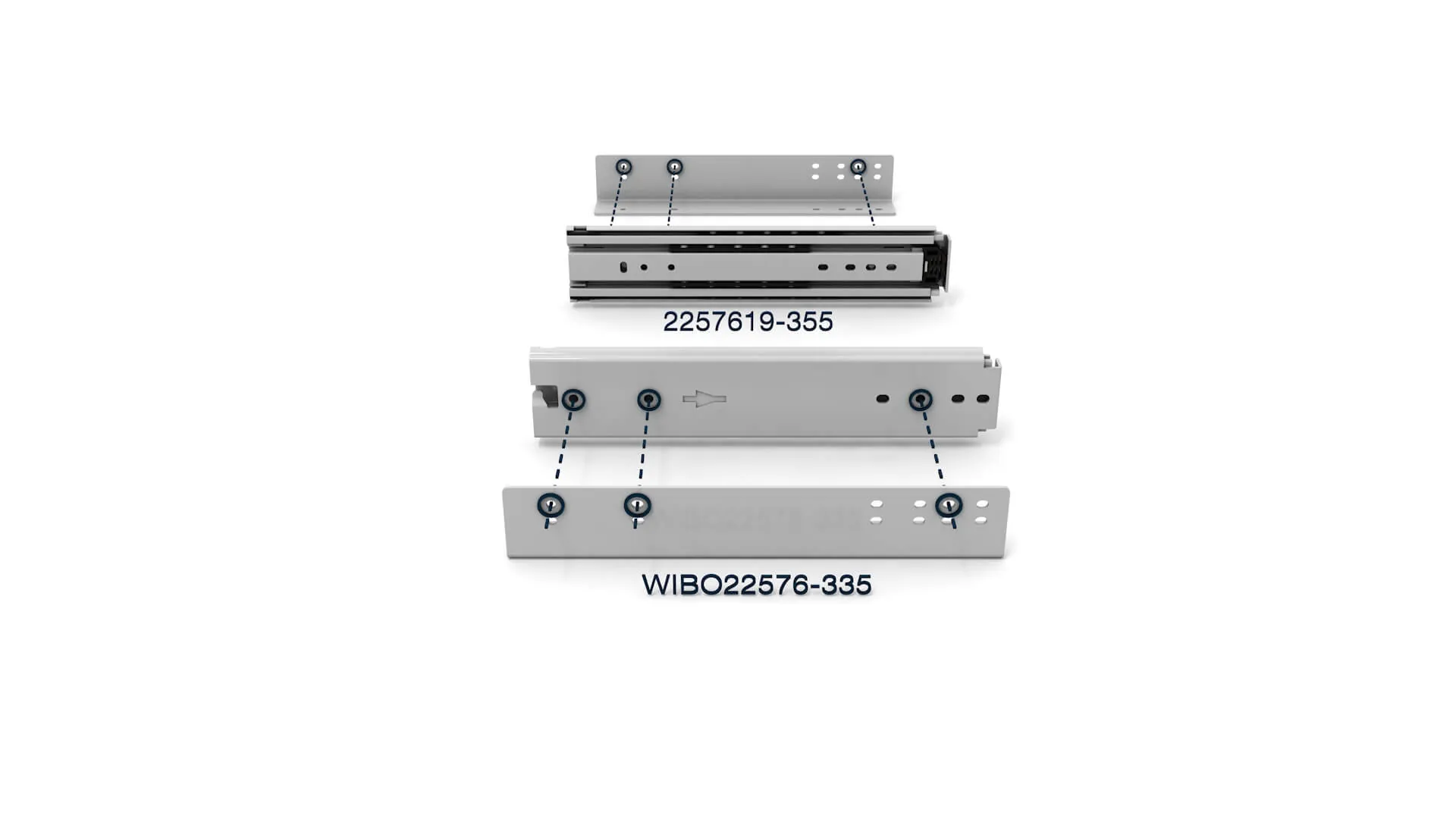

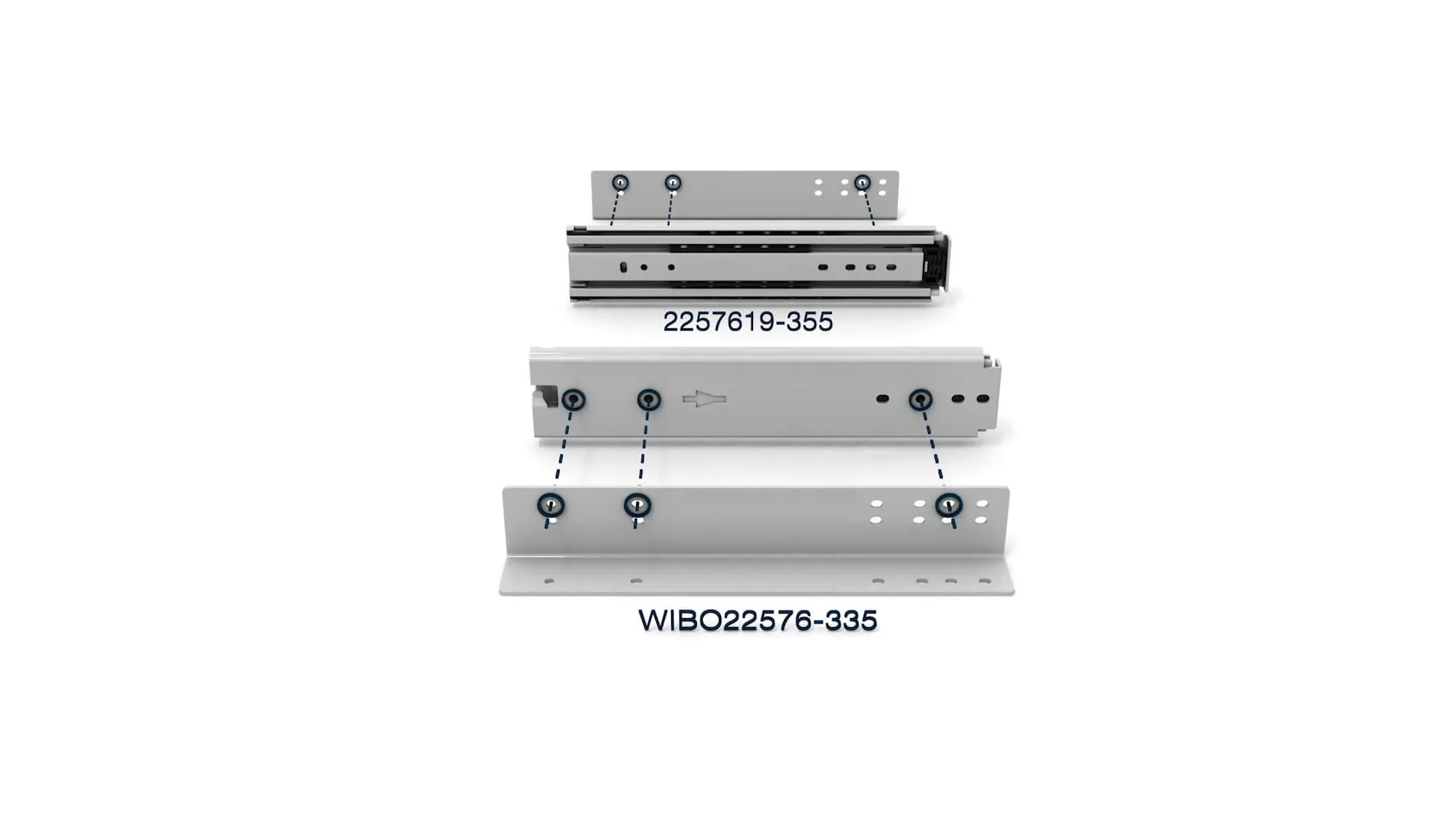

Montaje en el sueloPosiciones de atornillado Extracción para cargas pesadas 2257619-355 sin bloqueo con escuadra de fijación para montaje en suelo WIBO 22576-335
Variante 1: Los lados de las patas de los soportes de montaje apuntan hacia fuera
Descargar dibujo en PDF
Montaje en el sueloPosiciones de atornillado extraíble para cargas pesadas 2257619-355 sin bloqueo con escuadra de fijación para montaje en suelo WIBO 22576-335
Variante 2: Los lados de las patas de los soportes de montaje apuntan hacia dentro
Descargar dibujo en PDF

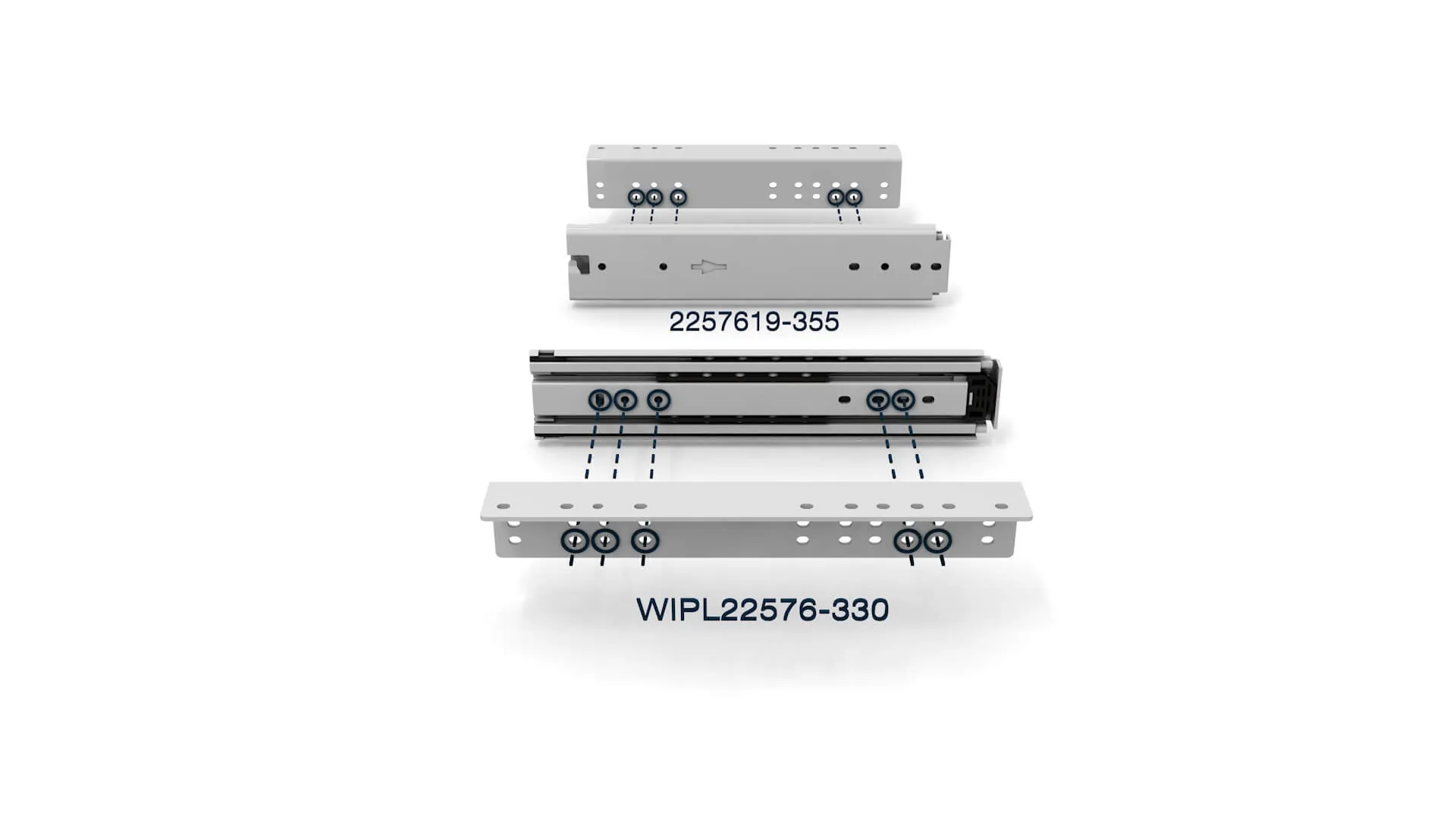

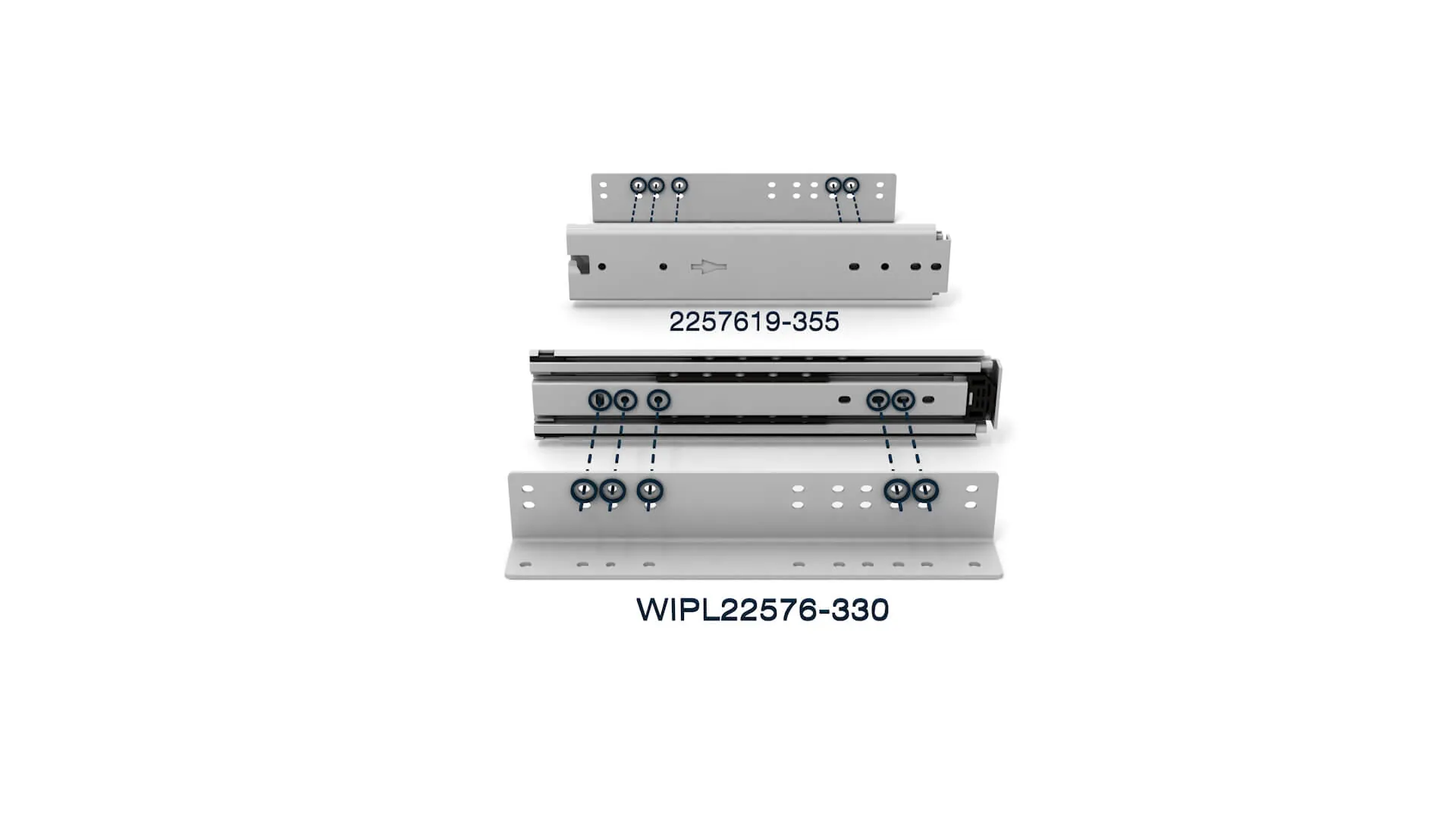

Montaje en plataformaPosiciones de atornillado para extractor de cargas pesadas 2257619-355 sin bloqueo con escuadra de fijación para montaje en plataforma WIPL 22576-330
Variante 1: Los lados de las patas de los soportes de montaje apuntan hacia arriba
Descargar dibujo en PDF
Montaje en plataformaPosiciones de fijación con tornillos para extractor de cargas pesadas 2257619-355 sin bloqueo con escuadra de fijación para montaje en plataforma WIPL 22576-330
Variante 2: Los lados de las patas de los soportes de montaje apuntan hacia abajo
Descargar dibujo en PDF
Weitere verfügbare Längen:
