Categoría: Extraíbles para cargas pesadas de hasta 225 kg

extraíble de gran resistencia 2257619-1016mm

Número de artículo: 2257619-1016
EAN / GTIN: 4251266901501

Extraíble de gran resistencia 2257619-1016mm sin Bloqueo

Vídeo de montaje Datos CAD Dibujo

desde

€ 198,00

incluido 21% IVA ,

Precio anterior: € 258,00

disponible de inmediato
Tiempo de entrega: 3 - 7 Días laborables (BE - en el extranjero diferente)

Par

Pago cómodo mediante:

Pida al mismo tiempo accesorios a juego

Accesorios opcionales

juego de soportes de montaje wibo 23076-330-530

Seguir leyendo

Juego de ángulos para montaje en suelo adecuado para el artículo nº.

DC2307619-1016
DCL2307619-1016
DC2307619-1117
DCL2307619-1117
DC2307619-1219
DCL2307619-1219
DC2307619-1422
DCL2307619-1422
2257619-1117(cerradura)
2257619-1219(cerradura)
2257619-1422(cerradura)

Volumen de suministro:

2 ángulos 330mm
2 soportes 530mm
Juego de tornillos para fijar las escuadras a los extractores - hexágono interior M6 x 12 DIN6912

Posibilidades de montaje en el suelo

Nº de artículo DC2307619-1016 DCL2307619-1016 DC2307619-1117 DC2307619-1117DC2307619-1117DCL2307619-1117 DC2307619-1422 DCL2307619-1422 " class="img-responsive" src="https://www.teleskopschienen24.de/images/bodenmontage-2257619-lock-4-winkel.jpg" /> Al artículo

+€ 36,00

Accesorios opcionales

juego de soportes de montaje wipl 23076-330-530

Seguir leyendo

Juego de ángulos para montaje en plataforma adecuado para el artículo nº.

DC2307619-1016
DCL2307619-1016
DC2307619-1219
DCL2307619-1219
DC2307619-1422
DCL2307619-1422

Volumen de suministro:

2 ángulos 330mm
2 escuadras 530mm
Juego de tornillos para la fijación de las escuadras a los arranques - hexágono interior M6 x 12 DIN6912

Posibilidades de fijación para montaje en plataforma

Nº de artículo DC2307619-1219 DCL2307619-1219 DC2307619-1117 DCL2307619-1117 DC2307619-1016 DCL2307619-1016 " class="img-responsive" src="https://www.teleskopschienen24.de/images/plattformmontage-2257619-lock-4-winkel.jpg" /> Al artículo

+€ 36,00

Accesorios opcionales

Su juego de tornillos para madera para fijar su extraíble directamente a estructuras de madera.

juego de tornillos para madera 6mm x 16

Seguir leyendo

ASEGÚRESE DE SEGUIR EL VÍDEO DE MONTAJE Y LAS INSTRUCCIONES DE MONTAJE

Este juego de tornillos es la opción de montaje perfecta para construcciones de madera para nuestros extraíbles con número de artículo 2257619

Detalles técnicos:

Tipo de cabeza: Cabeza plana
Material: Acero galvanizado
Diámetro: 6mm
Campo de aplicación: Madera
Longitud: 16mm
Volumen de suministro: 50 tornillos

Se adapta a los siguientes artículos:
Extraíbles para cargas pesadas de hasta 220 kg con y sin mecanismo de bloqueo
Extraíbles negros para cargas pesadas de hasta 220 kg con mecanismo de bloqueo
Soporte para montaje en suelo y plataforma 23076
Soportes de montaje negros para montaje en suelo y plataforma 23076

Al artículo

+€ 5,99

juego de tornillos para madera 6mm x 24

Seguir leyendo

Tipo de cabeza: Cabeza plana
Material: Acero galvanizado
Diámetro: 6mm
Campo de aplicación: Madera
Longitud: 24mm
Volumen de suministro: 50 tornillos

Se adapta a los siguientes artículos:
Extraíbles para cargas pesadas de hasta 220 kg con y sin mecanismo de bloqueo
Extraíbles negros para cargas pesadas de hasta 220 kg con mecanismo de bloqueo
Soporte para montaje en suelo y plataforma 23076
Soportes de montaje negros para montaje en suelo y plataforma 23076

Al artículo

+€ 5,99

Accesorios opcionales

Su juego de tornillos M6 para fijar su extraíble al perfil de aluminio, por ejemplo

juego de tornillos m6 x 16mm

Seguir leyendo

ASEGÚRESE DE SEGUIR EL VÍDEO DE MONTAJE Y LAS INSTRUCCIONES DE MONTAJE

Este juego de tornillos es la opción de montaje perfecta para nuestros extraíbles con número de artículo 2257619

Detalles técnicos:

Tipo de cabeza: Cabeza plana
Material: Acero galvanizado
Diámetro: M6
Campo de aplicación: Perfil de aluminio
Longitud: 16mm
Volumen de suministro: 50 tornillos

Se adapta a los siguientes artículos:
Extraíbles para cargas pesadas de hasta 220 kg con y sin mecanismo de bloqueo
Extraíbles negros para cargas pesadas de hasta 220 kg con mecanismo de bloqueo
Soporte para montaje en suelo y plataforma 23076
Soportes de montaje negros para montaje en suelo y plataforma 23076

Al artículo

+€ 5,99

juego de tornillos m6 x 24mm

Seguir leyendo

Tipo de cabeza: Cabeza plana
Material: Acero galvanizado
Diámetro: M6
Campo de aplicación: Perfil de aluminio
Longitud: 24mm
Volumen de suministro: 50 tornillos

Se adapta a los siguientes artículos:
Extraíbles para cargas pesadas de hasta 220 kg con y sin mecanismo de bloqueo
Extraíbles negros para cargas pesadas de hasta 220 kg con mecanismo de bloqueo
Soporte para montaje en suelo y plataforma 23076
Soportes de montaje negros para montaje en suelo y plataforma 23076

Al artículo

+€ 5,99

Resumen

incluido 21% IVA , Envío sin coste

Par

etalles técnicos

Montaje lateral
Montaje horizontal con capacidad de carga reducida (-75%)
Superficie galvanizada de alto brillo (aspecto cromado)
Material: Acero conformado en frío
Longitud de instalación 1016 mm
Longitud de extensión 1016 mm
Capacidad de carga para montaje lateral 210 kg / par
anchura máxima recomendada del cajón 120 cm
extremadamente silencioso, ya que los topes están equipados con amortiguadores
Autolimpiable
Peso: 10,40 kg

ampos de aplicación

Coches de bomberos
Vehículos municipales
Vehículos de topografía
Vehículos de la policía técnica
Vehículos de organismos técnicos de socorro
Ingeniería mecánica
Técnica de almacén
Vehículos de expedición
Construcción de muebles
etc.

Este extraíble sustituye al extraíble con nº de artículo TS 2207719-1016

Peso del artículo:	10,40 kg
Información del fabricante:	Multislides GmbH Robin Stoof Sachsstrasse 16 50259 Pulheim-Brauweiler Teléfono: +49 (0) 2234 - 68 83 611 Telefax: +49 (0) 2234 - 68 83 612 www.teleskopschienen24.de info@teleskopschienen24.de

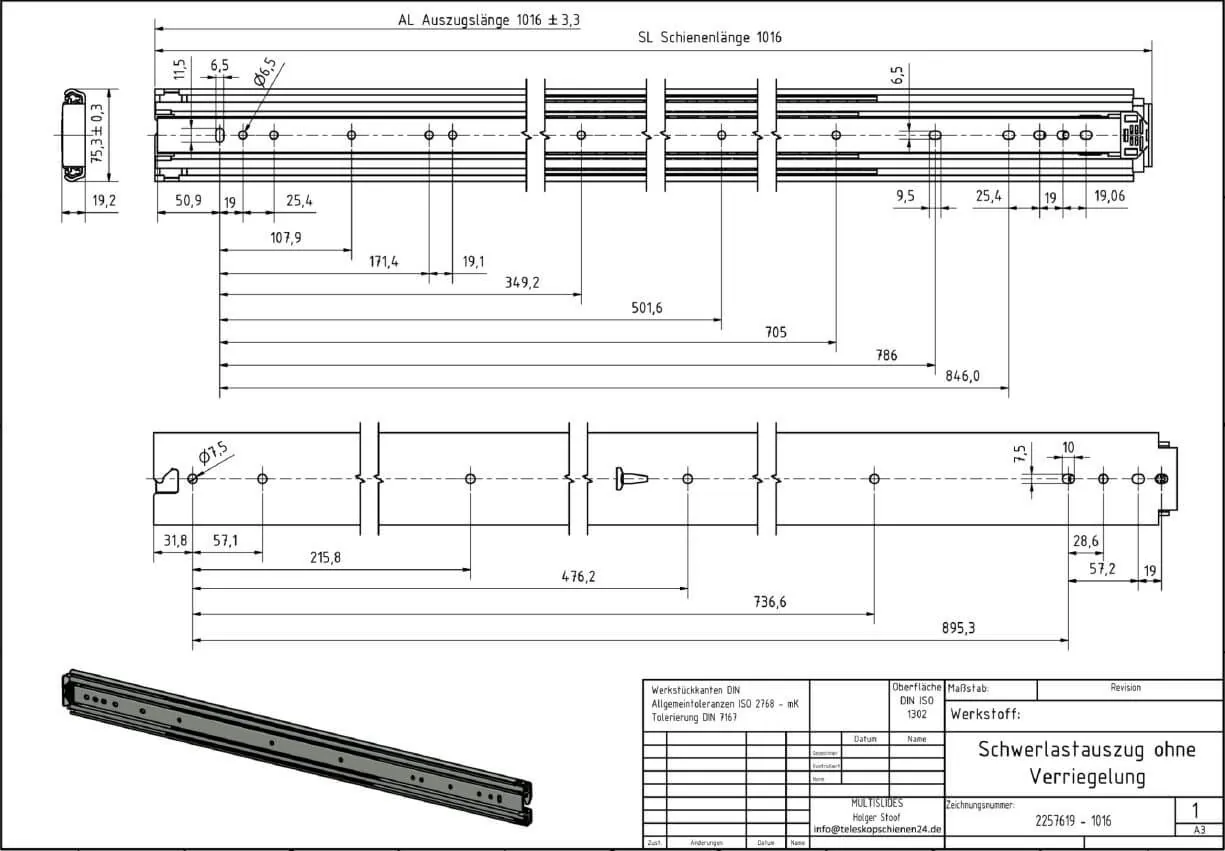

Descargar dibujo en PDF

Download Montageanleitung Schwerlastauszug 2257619 ohne Verriegelung

Download CAD-STEP-Format

Montaje en el suelo
Posiciones de atornillado Extracción para cargas pesadas 2257619-1016 sin bloqueo con escuadra de fijación para montaje en suelo
Fijación al suelo (BL-)WIBO 23076-330-530
Variante 1: Los lados de las patas de los soportes de montaje apuntan hacia fuera

Descargar dibujo en PDF

Montaje en el suelo
Posiciones de atornillado extraíble para cargas pesadas 2257619-1016 sin bloqueo con escuadra de fijación para montaje en el suelo
Fijación al suelo (BL-)WIBO 23076-330-530
Variante 2: Los lados de las patas de los soportes de montaje apuntan hacia dentro

Descargar dibujo en PDF

Montaje en plataforma
Posiciones de atornillado para extracción de cargas pesadas 2257619-1016 sin bloqueo con escuadra de fijación para
Montaje en plataforma (BL-)WIPL 23076-330-530
Variante 1: Los lados de las patas de los soportes de montaje apuntan hacia arriba

Descargar dibujo en PDF

Montaje de la plataforma
Posiciones de atornillado para extracción de cargas pesadas 2257619-1016 sin bloqueo con escuadra de montaje para
Montaje en plataforma (BL-)WIPL 23076-330-530
Variante 2: Los lados de las patas de los soportes de montaje apuntan hacia abajo

Descargar dibujo en PDF

Otras longitudes disponibles:

Número de artículo	LONGITUD DEL RAÍL	LONGITUD DE EXTENSIÓN
2257619-355	355 mm	355 mm
2257619-406	406 mm	406 mm
2257619-508	508 mm	508 mm
2257619-609	609 mm	609 mm
2257619-711	711 mm	711 mm
2257619-812	812 mm	812 mm
2257619-863	863 mm	863 mm
2257619-914	914 mm	914 mm
2257619-1016	1016 mm	1016 mm
2257619-1117	1117 mm	1117 mm
2257619-1219	1219 mm	1219 mm
2257619-1320	1320 mm	1320 mm
2257619-1426	1422 mm	1422 mm
2257619-1524	1524 mm	1524 mm
2257619-1625	1625 mm	1625 mm
2257619-1829	1829 mm	1829 mm
